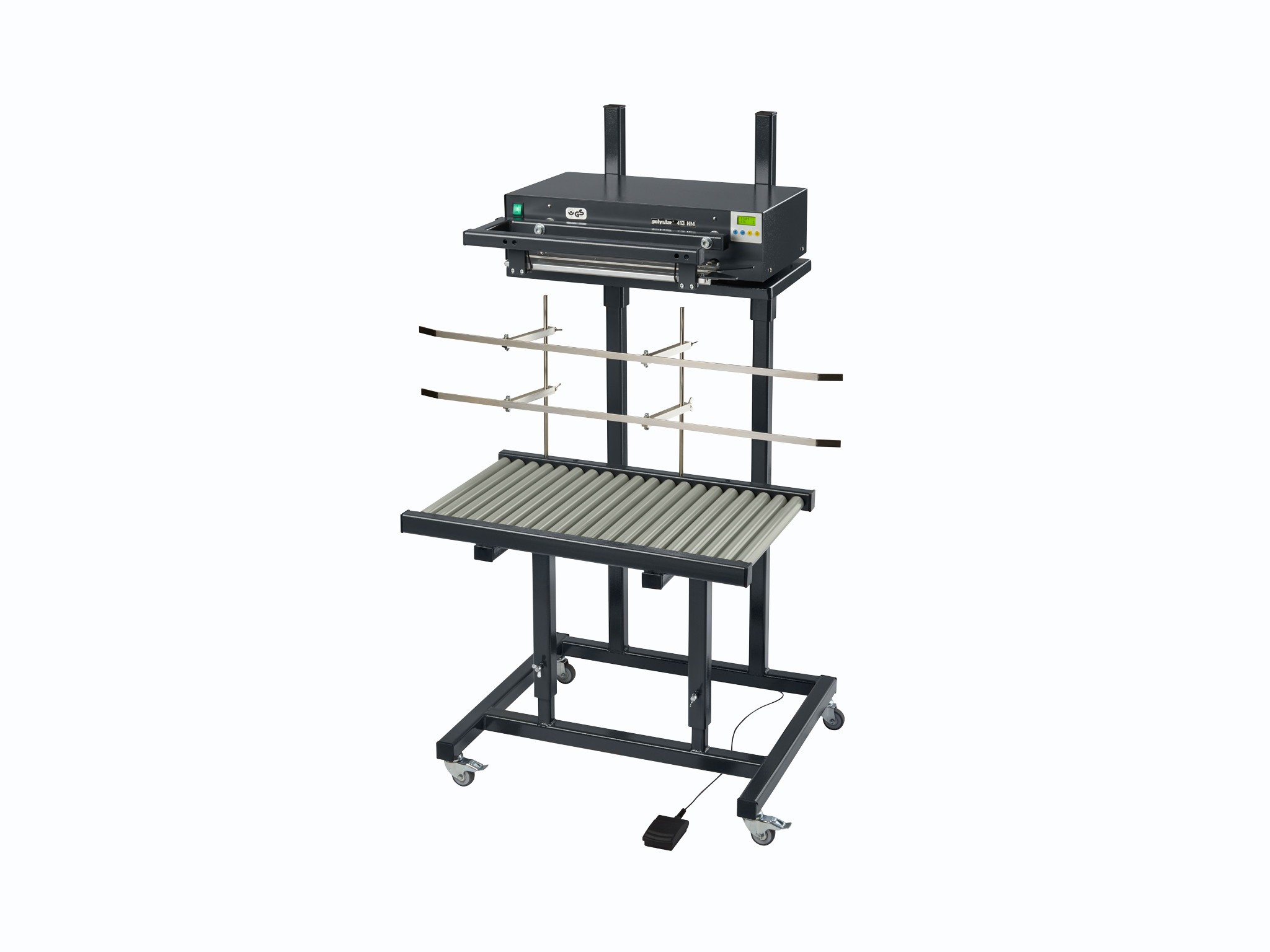

Polystar® Tischschweißgerät horizontale Schweißschiene 413 / 613 / 813 / 1013 HM
Produktinformationen "Polystar® Tischschweißgerät horizontale Schweißschiene 413 / 613 / 813 / 1013 HM"
Die Polystar® Magnet-Tischschweißgeräte arbeiten nach dem Wärmeimpulsverfahren – sie sind ohne Vorheizen sofort einsatzbereit. Verschweißen ohne Anlernzeit, die Bedienung ist denkbar einfach: Die Folie zwischen die horizontalen Schweißschienen einführen und den Fußschalter betätigen. Die Schweiß- und Kühlzeitautomatik lässt nicht eher los, bis alles sorgfältig verschlossen und zur besseren Haltbarkeit auch abgekühlt ist. Da der Schweißvorgang per Fußdrucktaster ausgelöst wird, hat der Bediener beide Hände frei, um den Beutel oder Sack sicher zu halten und zu positionieren.
Die horizontale Bauform macht die Geräte zur idealen Wahl für aufrechtstehende oder schwere Beutel und Säcke – von der kleinen Geldrolle bis zum großen Industriesack. Kombiniert mit entsprechenden Rollenschiebetischen lassen die Geräte garantiert nichts mehr offen.
Intelligenter Verschweißen mit der polystar®-Elektronik: Die technische Weiterentwicklung der HM-Serie liegt im Bereich der Elektronik. Sämtliche Schweißparameter werden bequem über die robuste Folientastatur eingegeben – die Temperatur wird gradgenau vorgewählt, Schweiß- und Kühlzeit sind sogar im Zehntel-Sekunden-Bereich einstellbar. Die elektronische Temperaturregelung mit automatischer Restwärmeerkennung garantiert optimale Schweißergebnisse auch bei schnellen Taktfolgen, wenn das Heizband noch Restwärme aus dem vorherigen Schweißvorgang trägt.
Die Memory-Funktion speichert bis zu 12 verschiedene Folienparameter – bei wechselnden Folienarten genügt ein Tastendruck, um das passende Programm aufzurufen. Der integrierte Stückzähler dokumentiert die Anzahl der Schweißvorgänge, das Display zeigt alle Parameter übersichtlich an, und die Stop- und Fehlerfunktion überwacht den Prozess zuverlässig. Der Bediener-Code schützt die eingestellten Parameter vor unbefugten Änderungen – ein wichtiges Feature für Mehrschichtbetriebe und qualitätsgesicherte Prozesse. Zusammen mit einer optionalen Anpressdrucküberwachung sind vier überwachte Parameter vorhanden, die nahe an eine Validierbarkeit heranreichen – ideal für dokumentationspflichtige Verpackungsprozesse.
Ergänzt um einen Hubwagen (für 813 HM / 1013 HM) oder Rollenschiebetische lassen sich die Geräte auch in Verpackungsstraßen leicht integrieren. Die Heizelemente als Verschleißteile können einfach ausgetauscht werden. Lieferung aller Geräte mit 3 m Anschlusskabel. TÜV- und GS-geprüft, CE-Kennzeichnung.
Modellvergleich 413 / 613 / 813 / 1013 HM auf einen Blick:
| Merkmal | 413 HM | 613 HM | 813 HM | 1013 HM |
|---|---|---|---|---|
| Schweißnahtlänge | 400 mm | 600 mm | 800 mm | 1.000 mm |
| Schweißnahtbreite | 3,0 mm | 3,0 mm | 3,0 mm | 3,0 mm |
| Schweißschienen | Horizontal | Horizontal | Horizontal | Horizontal |
| Folienstärke max. | 2 × 0,40 mm | 2 × 0,40 mm | 2 × 0,40 mm | 2 × 0,40 mm |
| Beheizung | Doppelt | Doppelt | Doppelt | Doppelt |
| Parametereingabe | Folientastatur | Folientastatur | Folientastatur | Folientastatur |
| Temperaturregelung | Gradgenau + Restwärmeerkennung | Gradgenau + Restwärmeerkennung | Gradgenau + Restwärmeerkennung | Gradgenau + Restwärmeerkennung |
| Schweiß- & Kühlzeit | Zehntelsekundengenau | Zehntelsekundengenau | Zehntelsekundengenau | Zehntelsekundengenau |
| Stückzähler | ja | ja | ja | ja |
| Memory-Funktion | bis 12 Folien | bis 12 Folien | bis 12 Folien | bis 12 Folien |
| Bediener-Code | ja | ja | ja | ja |
| Stop- & Fehlerfunktion | ja | ja | ja | ja |
| Anpressdrucküberwachung | Optional | Optional | Optional | Optional |
| Hubwagen optional | — | — | ja | ja |
| Bedienung | Fußdrucktaster | Fußdrucktaster | Fußdrucktaster | Fußdrucktaster |
| Netzanschluss | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz |
| Anschlusskabel | 3 m | 3 m | 3 m | 3 m |
| Zertifizierung | TÜV · GS · CE | TÜV · GS · CE | TÜV · GS · CE | TÜV · GS · CE |
(Maße und Gewichte in Circa-Angaben, technische Änderungen vorbehalten. Bitte beachten Sie bei Verwendung von Schlauchfolie die Durchgangsbreite des Schweißgeräts.)
Geeignete Folienmaterialien:
| Material | Geeignet |
|---|---|
| Polyethylen (PE) | ja |
| PE-Säcke & schwere PE-Beutel | (Kernanwendung) |
| PE-Schlauchfolie | ja |
| PA/PE-Verbundfolie | ja |
| EVOH- und EVA-Folien | ja |
| Dünne Aluverbundfolien | ja |
| Starke Aluverbundfolie | — (Heißsiegelgerät 260 HSG verwenden) |
| Papierverbundfolie | — (Heißsiegelgerät 260 HSG verwenden) |
Empfohlenes Zubehör:
| Artikel | Funktion |
|---|---|
| Ersatzheizband H47049-40 (400er M/HM) | Passend für 413 HM |
| Ersatzheizband 40097-60 (600er M/HM) | Passend für 613 HM |
| Ersatzheizband 40097-80 | Passend für 813 HM |
| Ersatzheizband 40097-100 | Passend für 1013 HM |
| Anpressdrucküberwachung (optional) | Vierter überwachter Parameter – nahe Validierbarkeit |
| Hubwagen (Tragkraft 100 kg) | Für 813 HM / 1013 HM – Positionierung schwerer Säcke |
| Rollenschiebetisch | Für die Integration in Verpackungsstraßen |
Kaufberatung – Welches Modell ist das richtige?
Nach Sackbreite: Die Schweißnahtlänge sollte die Beutel-/Sackbreite vollständig abdecken – 413 HM für Beutel bis 400 mm, 613 HM bis 600 mm, 813 HM bis 800 mm und 1013 HM für Industriesäcke bis 1.000 mm Breite.
Warum die 13er-Elektronik statt der Standard-HM-Serie (401/601/801/1001 HM)? Die elektronische Ausführung lohnt sich immer dann, wenn häufig wechselnde Folienarten verarbeitet werden (Memory für 12 Folien), Schweißvorgänge gezählt und überwacht werden sollen (Stückzähler, Stop-/Fehlerfunktion), Parameter vor unbefugten Änderungen geschützt werden müssen (Bediener-Code) oder zehntelsekundengenaue Reproduzierbarkeit gefordert ist. Mit der optionalen Anpressdrucküberwachung reichen vier überwachte Parameter nahe an eine Validierbarkeit heran – relevant für QS-dokumentierte Prozesse. Für Standardanwendungen mit gleichbleibender Folie genügt die günstigere Standard-HM-Serie.
Wer die U-Profil-Bauform benötigt (überstehendes Packgut, Bewegungsfreiheit über den Heizbacken), findet diese in der Standard-Serie als 401 HM-U / 601 HM-U.
Horizontal (HM) oder vertikal (M)? Die HM-Serie ist für aufrechtstehende und schwere Beutel/Säcke konzipiert, die von der Seite eingeführt werden. Die 413 M / 613 M (vertikale Schienen) eignen sich für leichte Beutel, die von oben eingelegt werden.
Polystar® HM-Familie – Alle horizontalen Modelle im Überblick:
| Modell | Schweißnahtlänge | Ausstattung | Ideal für |
|---|---|---|---|
| 401 / 601 / 801 / 1001 HM | 400–1.000 mm | Standard, stufenlos | Standardanwendungen |
| 413 HM | 400 mm | Elektronik, Folientastatur, Memory, Bediener-Code | Profi-Einsatz bis 400 mm |
| 613 HM | 600 mm | Elektronik, Folientastatur, Memory, Bediener-Code | Profi-Einsatz bis 600 mm |
| 813 HM | 800 mm | Elektronik, opt. Hubwagen | Profi-Einsatz bis 800 mm |
| 1013 HM | 1.000 mm | Elektronik, opt. Hubwagen | Industriesäcke bis 1.000 mm |
| 413 / 613 HM-U | 400 / 600 mm | Elektronik + U-Profil | Überstehendes Packgut |
| 401 / 601 HM-DN | 400 / 600 mm | Doppelschweißnaht 2 × 3,0 mm | Sicherheitskritische Verschlüsse |
