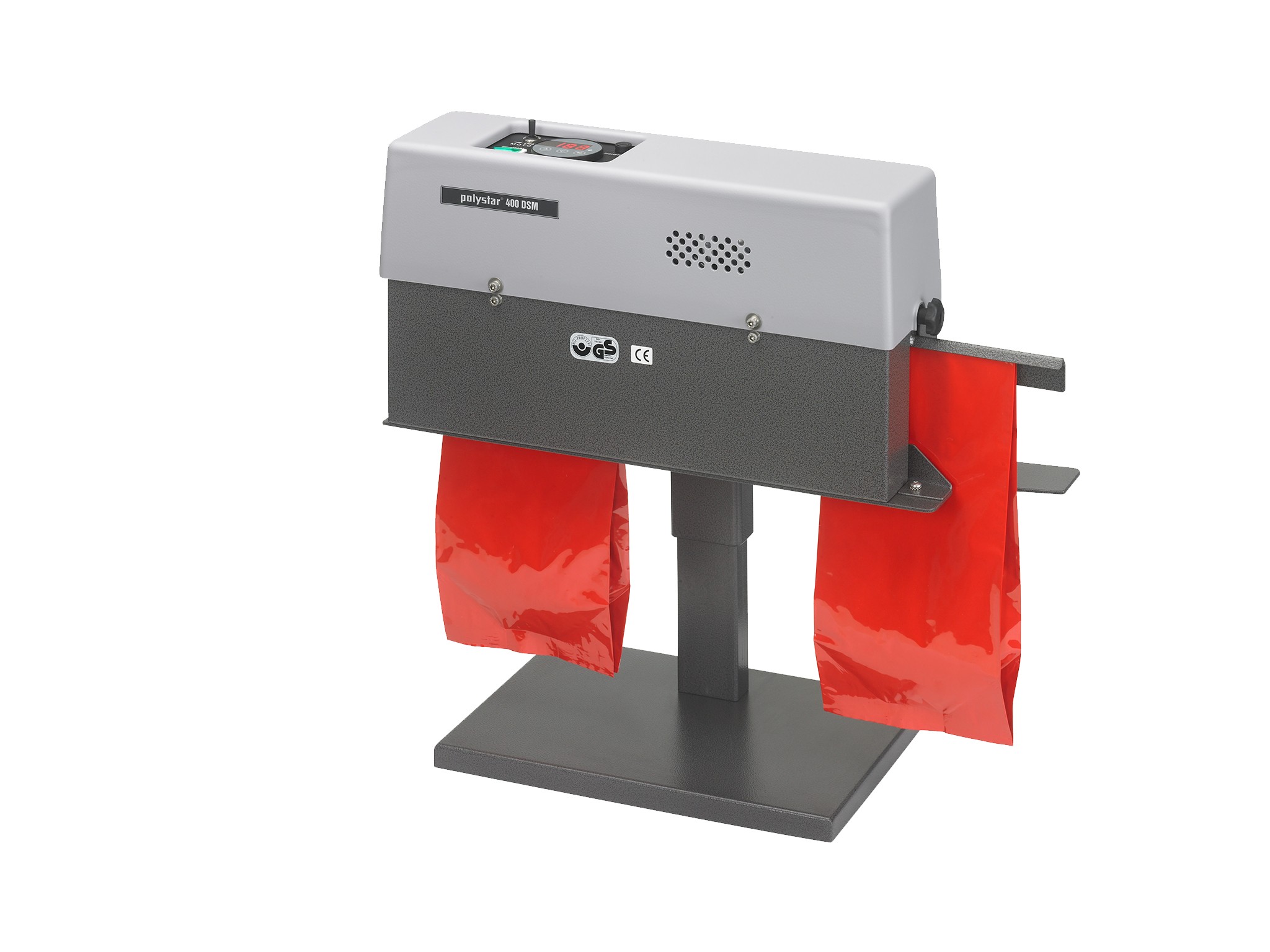

Polystar® Durchlauf-Schweißmaschine für Verbundfolien 400 DSM

Verbundfolien stellen andere Anforderungen als einfaches Polyethylen: Alu-, Papier- und Mehrfachverbunde mit PE-Innenbeschichtung brauchen für eine wirklich dichte Naht Druck statt Impuls. Genau hier setzt die 400 DSM-Serie an.

Statt Kühlschienen arbeiten die Maschinen dieser Serie mit federnd gelagerten Prägerollen. Sie pressen die erwärmte Folie mit definiertem Druck zusammen und stellen sich dabei automatisch auf die jeweilige Materialstärke ein. Das Ergebnis ist eine 12 mm breite Siegelnaht, die luft- und aromadicht verschließt und dem Inhalt auch über lange Lagerzeiten den Schutz gibt, für den die Verbundfolie überhaupt gewählt wurde.

Universell einsetzbar: Die Standardausführung verarbeitet Verbundfolien mit oder ohne Seitenfalte. Ob eine Naht durch zwei Lagen läuft oder beim Seitenfaltenbeutel durch vier – die Maschine schafft beides bei voller Geschwindigkeit. Für dünnere Materialien kann sie mit angepasster Geschwindigkeit betrieben werden.

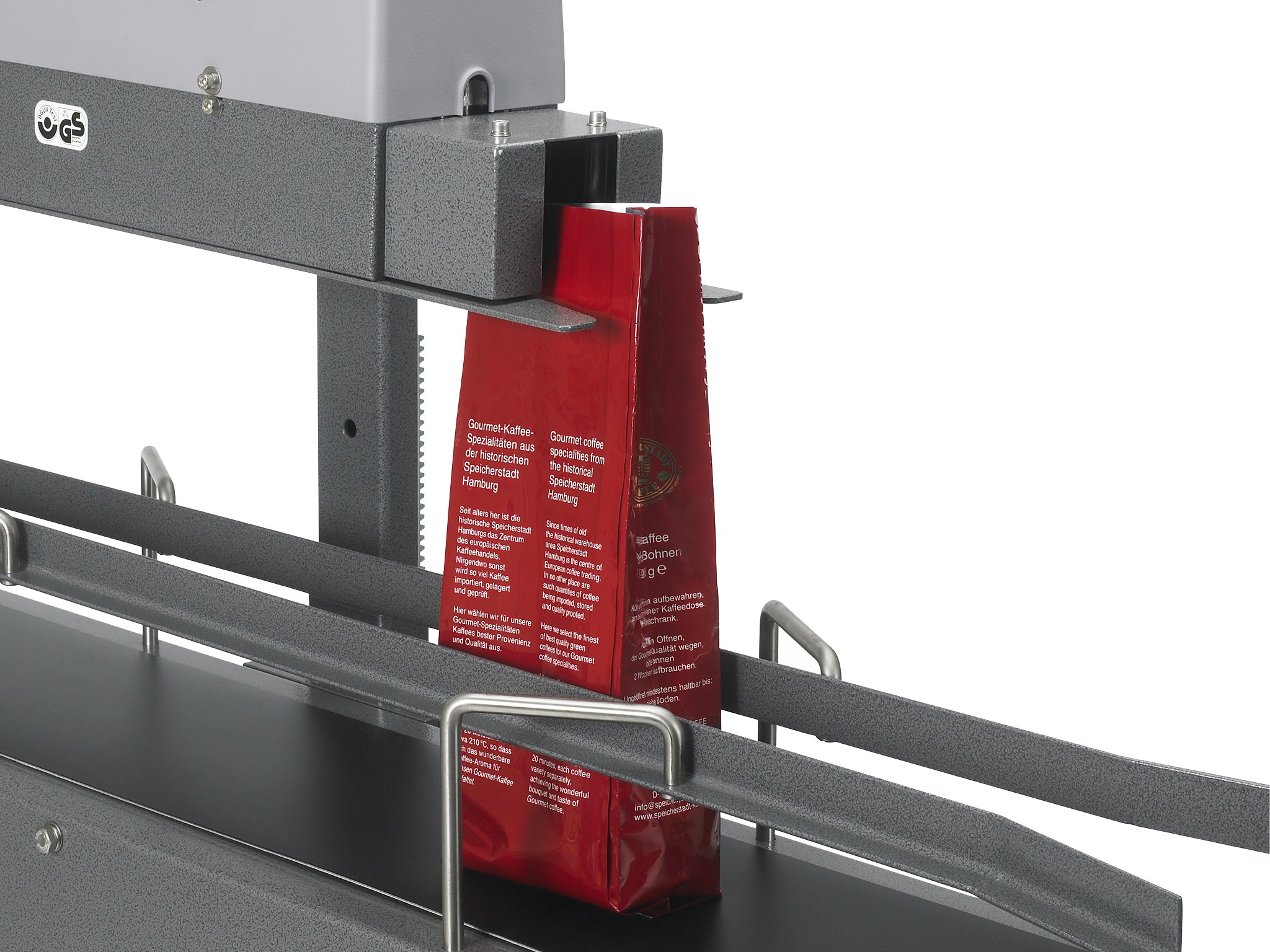

Für den Dauereinsatz gebaut: Dauerbeheizung und robuste Konstruktion ermöglichen den problemlosen Schichtbetrieb. Nach dem Einschalten und der Temperatureinstellung ist die Maschine nach kurzer Aufheizphase einsatzbereit. Die Bedienung ist denkbar einfach und erübrigt jede Anlernzeit: Der Bediener führt den befüllten Beutel aufrechtstehend von rechts ein, die Maschine erfasst ihn, transportiert ihn selbsttätig durch Heiz- und Kühlzone und gibt ihn links fertig versiegelt wieder aus.

Leise im Betrieb: Der extrem leise Schrittmotor macht den Unterschied gerade dort, wo Menschen stundenlang neben der Maschine arbeiten. Die Siegelvorgänge sind kaum hörbar – das Ergebnis dagegen sichtbar gut.

Für den Lebensmittelbereich: Die Seitenbleche sind serienmäßig pulverbeschichtet und lassen sich auf Wunsch gegen V2A-Bleche austauschen. Damit ist die Maschine im Lebensmittelbereich völlig unbedenklich einsetzbar – etwa für Aromaversiegelungen bei Kaffee, Tee und Gewürzen oder zum Aufsiegeln von Papp-Reiteretiketten.

Baukastensystem: Geschwindigkeit, Temperaturregelung, Nahtabstand und Einlaufform lassen sich auf den jeweiligen Prozess abstimmen. Auf Wunsch läuft die Maschine auch von links nach rechts statt in der Standardrichtung. Der Tischständer ist separat zu bestellen.

Wichtig: Eignung für Polyethylen

Die 400 DSM-Serie ist nicht für einfache Polyethylenbeutel geeignet. Mono-PE-Beutel sind dagegen möglich, da sie über eine festere Zusammensetzung verfügen.

Für einfache PE-Beutel und PE-Folie sind die Wärmeimpuls-Schweißgeräte oder die Durchlauf-Schweißmaschinen der 350 DSM-Serie die richtige Wahl. Sprechen Sie uns bei Unsicherheit über Ihr Material an – wir klären das vorab.

Technische Daten:

(Abmessungen und Gewichte sind Circa-Angaben. Technische Änderungen vorbehalten. Lieferumfang: Gerät ohne Zubehör und Sonderausführung.)

Geeignete Materialien:

Wichtig vor dem Kauf: Überstand am Beutel

Die Durchlaufhöhe beträgt 30 mm. Entsprechend muss zwischen Beutelinhalt und Beutelrand mindestens 30 mm Überstand vorhanden sein, damit die Maschine den Beutel sicher erfassen und die Siegelnaht setzen kann.

Prüfen Sie diese Voraussetzung vorab an Ihrem Packgut. Randvoll befüllte Beutel lassen sich mit einer Durchlaufmaschine nicht sicher versiegeln.

Sonderausführungen aus dem Baukastensystem:

(Weitere Sonderausführungen auf Anfrage. Sprechen Sie uns an.)

Arbeitshilfen und Zubehör:

Verschleißteile: Teflonstreifen und Zahnriemen.

400 DSM oder 620 DSM – welche Serie passt?

Beide Serien verarbeiten dieselben Materialien. Der Unterschied liegt in der Beutelführung:

Faustregel: Steht der befüllte Beutel stabil, ist die 400 DSM die kompaktere und günstigere Wahl. Neigt er zum Kippen oder ist der Inhalt rieselfähig, gibt die liegende Führung der 620 DSM mehr Sicherheit.

Kaufberatung – Welche Ausführung passt?

Welches Material verarbeiten Sie?
Alu-, Papier- oder Mehrfachverbund mit PE-Innenbeschichtung führt zur 400 DSM. Einfaches Polyethylen führt zur 350 DSM-Serie.

Wie dick ist Ihre Folie?
Bis 0,80 mm arbeitet die Standardausführung mit 6,7 m/Min. Bei besonders dicken Sperrschichtfolien empfiehlt sich die 400/3 DSM mit 3 m/Min.

Wie schwer sind Ihre befüllten Beutel?

Welche Beutelform?
Standbodenbeutel und Doypack laufen mit der V-Einlauf-Ausführung deutlich sicherer ein. Beutel mit Tragegriff erfordern die H-Ausführung, die bis 80 mm unterhalb des Randes siegelt.

Verarbeiten Sie temperaturempfindliche Materialien?
Für OPP-Beutel und ähnliche Folien empfiehlt sich die Ausführung mit digitalem Thermostat.

Arbeiten Sie im Lebensmittelbereich?
Dann sollten die Seitenbleche in V2A-Ausführung bestellt werden.

Typische Anwendungsgebiete:

• Kaffeeröstereien – Aromaversiegelung von Alu-Verbundbeuteln
• Tee und Gewürze – luft- und aromadichter Verschluss empfindlicher Trockenprodukte
• Lebensmittelindustrie – in V2A-Ausführung, Serienversiegelung im Dauerbetrieb
• Chemische Pulver und Granulate – sichere Siegelnaht verhindert Austreten von Schüttgut und reduziert Kontaminationsrisiken
• Tiernahrung – Abpacken in Verbundbeuteln mit Seitenfalte
• Pharma und Kosmetik – dichte Versiegelung bei hohen Stückzahlen
• Papp-Reiteretiketten – Aufsiegeln direkt am Beutel
• Lohnverpacker – wechselnde Verbundmaterialien bei hohem Durchsatz

Häufige Fragen zur Polystar® 400 DSM:

Welche Materialien kann ich versiegeln?
Verbundfolien wie Polyamid-, Aluminium- und Papierverbunde mit einer Innenbeschichtung aus Polyethylen, mit oder ohne Seitenfalte. Weitere Materialtypen sind auf Anfrage möglich.

Kann ich Polyethylenbeutel verarbeiten?
Einfache Polyethylenbeutel nein. Mono-PE-Beutel sind dagegen möglich, da sie über eine festere Zusammensetzung verfügen. Für einfache PE-Beutel und PE-Folie sind die 350 DSM-Serie oder die Wärmeimpuls-Schweißgeräte vorgesehen.

Wie breit ist die Siegelnaht?
12 mm.

Wie dick darf das Material sein?
Bis 0,80 mm. Die federnd gelagerten Prägerollen sorgen auch bei dieser Stärke für die erforderliche Siegelnahtsicherheit.

Schafft die Maschine auch Seitenfaltenbeutel?
Ja. Ob die Naht durch zwei Lagen läuft oder beim Seitenfaltenbeutel durch vier – die Standardgeschwindigkeit von 6,7 m/Min. bewältigt beides.

Wie schwer dürfen die Beutel sein?

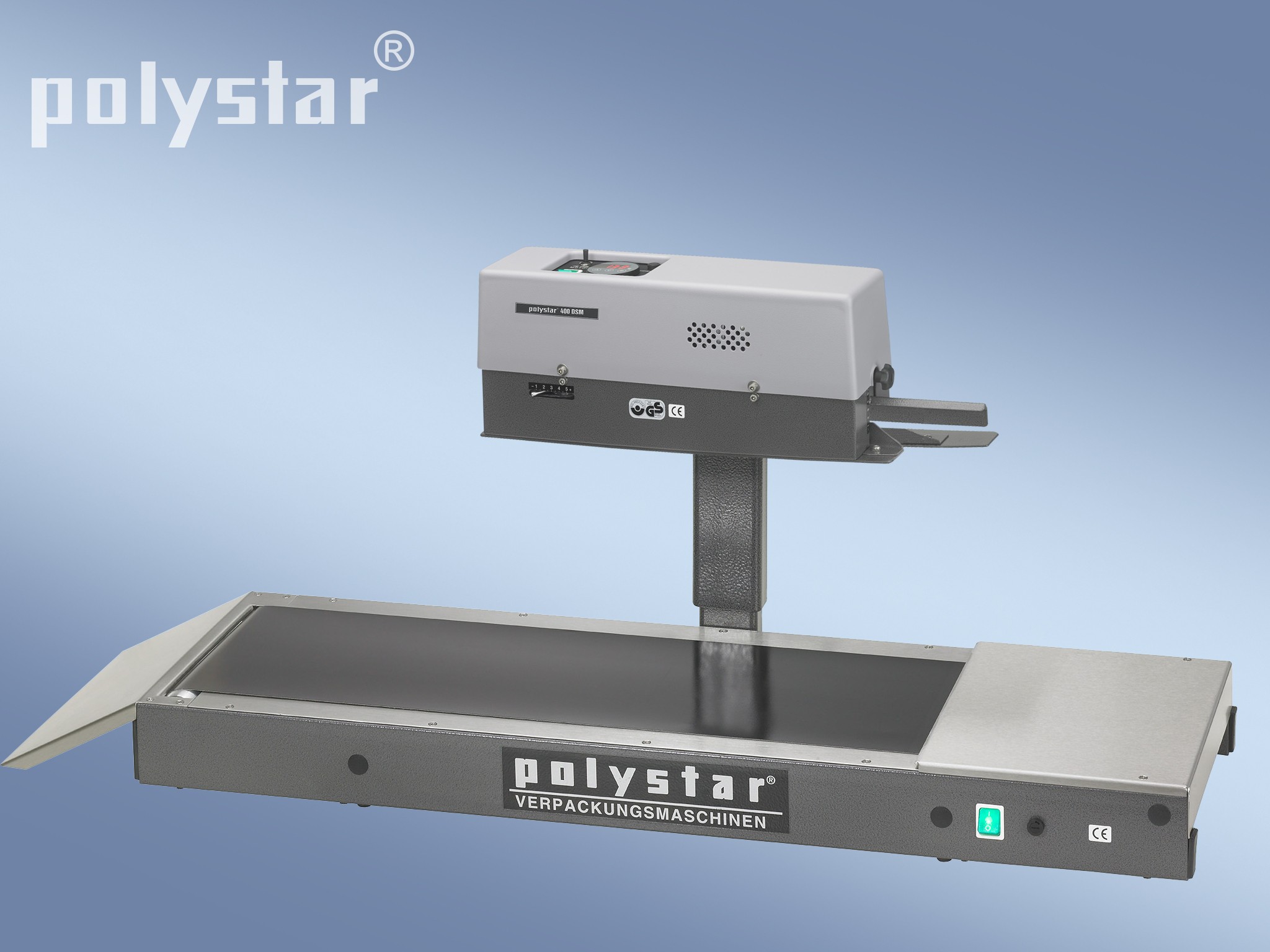

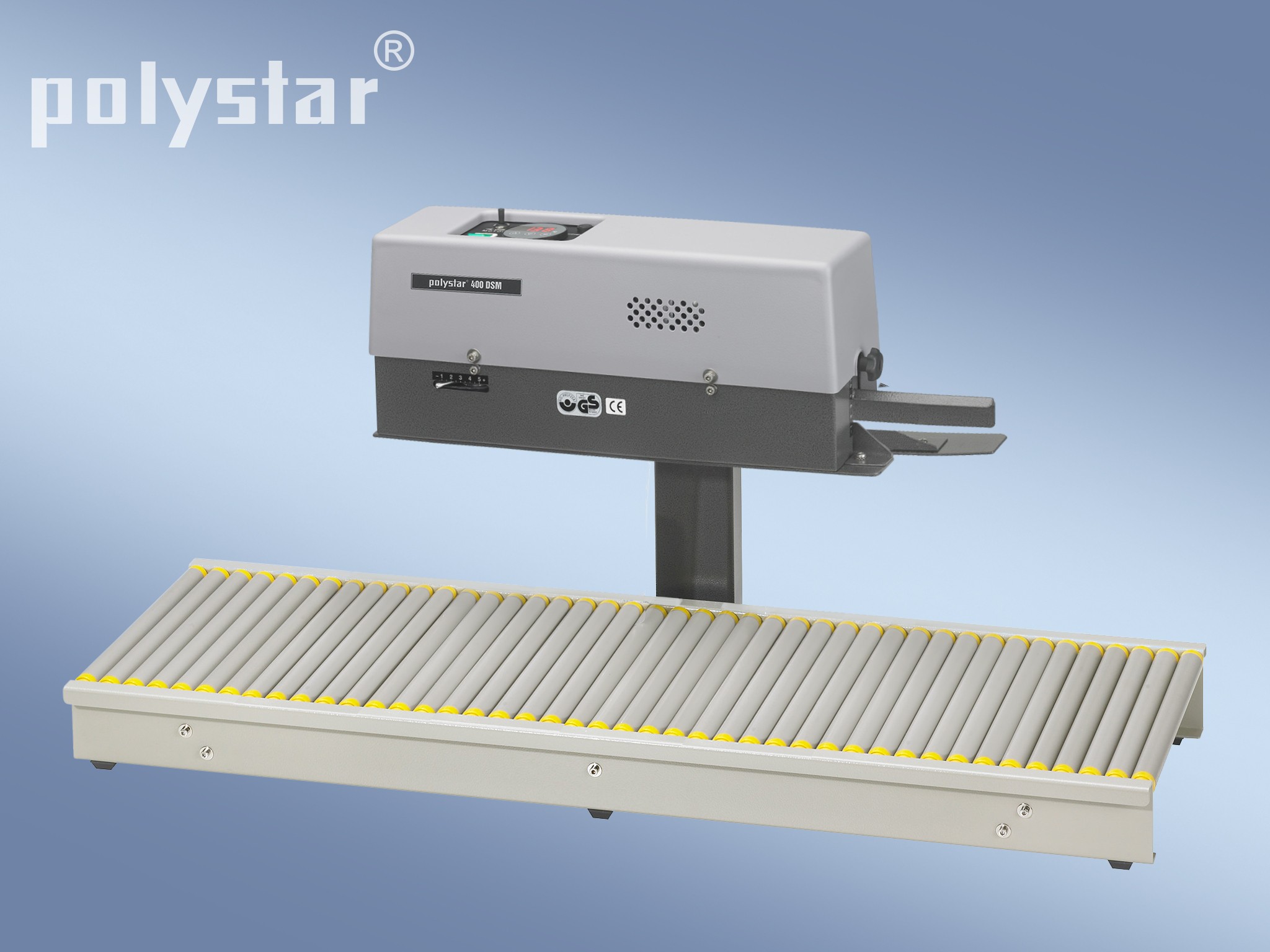

Bis ca. 500 g verarbeitet die Maschine eigenständig. Schwerere Beutel bis 25 kg lassen sich mit Rollenbahn oder Transportband unterstützen.

Wie viel Überstand braucht der Beutel?
Die Durchlaufhöhe beträgt 30 mm, entsprechend sind mindestens 30 mm Überstand zwischen Beutelinhalt und Beutelrand erforderlich.

Kann ich die Laufrichtung ändern?
Ja. Üblicherweise laufen die Maschinen von rechts nach links, auf Wunsch ist auch die umgekehrte Richtung möglich.

Ist die Maschine für den Lebensmittelbereich geeignet?
Ja, in der V2A-Ausführung. Serienmäßig sind die Seitenbleche pulverbeschichtet.

Ist der Tischständer im Lieferumfang enthalten?
Nein, er ist separat zu bestellen. Der Lieferumfang umfasst das Gerät ohne Zubehör und Sonderausführungen.

Welche Teile verschleißen?
Teflonstreifen und Zahnriemen.

Ist die Maschine laut?
Nein. Der extrem leise Schrittmotor macht die Siegelvorgänge kaum hörbar – ein spürbarer Vorteil an Arbeitsplätzen mit dauerhaftem Betrieb.
